Каква е ползата за производството на кръгла тел MBB от соларната PV лентова машина?

В модерно съоръжение за производство на слънчеви клетки тънка медна жица, едва по-дебела от човешки косъм, се изтегля, отгрява и покрива с прецизен слой спойка. Това е кръгла жица MBB (Multi-Busbar), критичната връзка, която ще пренася ток от хиляди отделни фотоволтаични клетки до ръба на слънчевия панел. Производството на тази тел е чудо на прецизното инженерство, където допустимите отклонения се измерват в микрони и консистенцията не подлежи на обсъждане. Всяко отклонение в диаметъра, дебелината на покритието или механичните свойства може да намали ефективността на целия слънчев панел. Това е взискателният свят на производството на фотоволтаични връзки и именно тук соларната фотоволтаична лентова машина доказва своята основна стойност.

TheСлънчева PV лентова машинае специализирано производствено оборудване, което интегрира множество процеси в една непрекъсната линия. Той изтегля жицата, контролира нейната якост на опън чрез отгряване и нанася равномерно покритие от спойка. Въвеждането на соларна фотоволтаична лентова машина в линия за производство на кръгла тел MBB не е просто постепенно подобрение; това е трансформация. Прецизните контроли на машината намаляват вариациите в диаметъра, нейната усъвършенствана система за отгряване осигурява постоянни механични свойства, а технологията й за покритие осигурява еднаква дебелина на спойка по цялата дължина на жицата. Тези подобрения директно се превръщат в по-висококачествена кръгла тел MBB, което от своя страна води до по-ефективни слънчеви панели и по-ниски производствени разходи. Тази статия ще изследва специфичните начини, по които слънчевата фотоволтаична лентова машина е от полза за производството на кръгла тел MBB, като изследва инженерните принципи, иновациите в процесите и резултатите от реалния свят, които я правят незаменим инструмент за слънчевата индустрия.

Съдържание

• 1. Какво е MBB кръгъл проводник и защо има значение в слънчевите панели?
• 2. Какво представлява слънчевата PV лентова машина и как работи?
• 3. Как контролът на прецизното изтегляне подобрява постоянството на диаметъра на проводника?
• 4. Как процесът на отгряване осигурява постоянни механични свойства?
• 5. Как равномерността на покритието намалява дефектите и подобрява свързването на клетките?
• 6. Какви са ползите от реалното производство от използването на слънчева фотоволтаична лентова машина?
• 7. Често задавани въпроси (FAQ)
• 8. Заключение

1. Какво е MBB кръгъл проводник и защо има значение в слънчевите панели?

За да разберем предимствата на соларната фотоволтаична лентова машина, първо трябва да разберем продукта, който тя произвежда: кръгла тел MBB. MBB или Multi-Busbar се отнася до клетъчна архитектура, при която множество тънки проводници се използват за събиране на ток от слънчевата клетка, за разлика от традиционния дизайн на използване на 3 или 4 по-дебели плоски ленти. Тази архитектура е значителен напредък в технологията на слънчевите клетки. Чрез увеличаване на броя на шините пътят на събиране на ток се съкращава, намалявайки серийното съпротивление и подобрявайки цялостната ефективност на клетката. Самите проводници трябва да са изключително фини - обикновено между 0,25 mm и 0,4 mm в диаметър - и са покрити със спояваща сплав, за да се улесни връзката с клетката.

Преходът към MBB кръгла жица се движи от безмилостния стремеж към по-висока ефективност на слънчевите клетки. Намаленото засенчване от по-тънките кръгли проводници увеличава площта за събиране на светлина на клетката. По-късият път на тока намалява резистивните загуби, а по-фината стъпка позволява по-прецизен контрол на електрическия изход на клетката. Тези предимства заедно повишават ефективността на слънчевия панел с 1-2%, което е значителна печалба на конкурентния слънчев пазар. Въпреки това, производството на MBB кръгла тел е значително по-предизвикателно от традиционната лента. По-малкият диаметър и нуждата от ултра прецизен диаметър и дебелина на покритието изискват ново ниво на производствени възможности.

Качеството на кръглата тел MBB има пряко влияние върху производителността и надеждността на слънчевия панел. Проводник с различен диаметър ще има променливо съпротивление, което води до горещи точки и загуба на мощност. Тел с неравномерно покритие на спойка ще създаде слаби спойки, намалявайки механичната якост и надеждността на панела. Тел с грешна якост на опън може да се счупи по време на работа. Ето защо производството на кръгла тел MBB е процес с високи залози, който изисква най-модерното оборудване. ПриJiangsu Goodroller Machinery Co., Ltd., разработихме соларна фотоволтаична лентова машина, която отговаря на тези взискателни изисквания, като гарантира, че всеки метър произведен кръгъл проводник MBB е с най-високо качество.

2. Какво представлява слънчевата PV лентова машина и как работи?

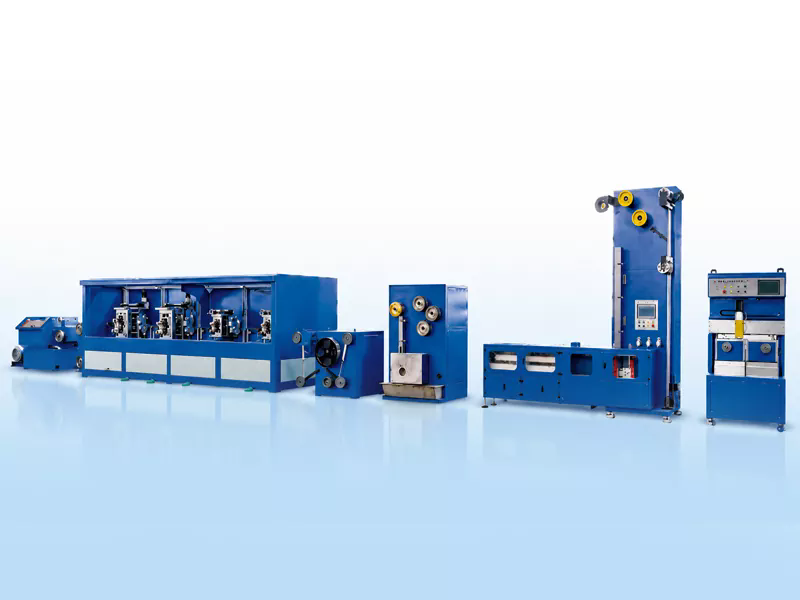

Слънчевата фотоволтаична лентова машина е специализирана производствена линия, предназначена за производство на високопрецизни свързващи проводници, използвани в слънчеви панели, включително MBB кръгъл проводник. Това не е проста машина за теглене на тел; това е сложна система, която интегрира няколко критични процеса в една непрекъсната производствена линия. Машината обикновено се състои от четири основни етапа: изплащане, изтегляне, отгряване и нанасяне на покритие. Процесът започва с макара от медна жица, която се подава през серия от изтеглящи матрици, всяка от които намалява диаметъра до крайната спецификация. Процесът на изтегляне се контролира от прецизна система за контрол на напрежението, която поддържа постоянна сила на издърпване, гарантирайки, че телта няма да бъде опъната или счупена.

След етапа на изтегляне телта влиза в секцията за отгряване. Отгряването е процес на термична обработка, който облекчава вътрешните напрежения, предизвикани от процеса на изтегляне, като възстановява пластичността на телта и контролира нейните механични свойства, като якост на опън и удължение. Секцията за отгряване обикновено се състои от многозонова пещ с прецизен температурен контрол, което позволява регулиране на параметрите на отгряване, за да се постигнат желаните свойства на телта. След това телта преминава през охлаждаща секция, преди да влезе в етапа на нанасяне на покритие. Покритието е критична стъпка, тъй като нанася равномерен слой спояваща сплав върху жицата. Процесът на нанасяне на покритие обикновено се извършва с помощта на метод на горещо потапяне, при който жицата преминава през баня с разтопен припой. Температурата на ваната и скоростта на телта се контролират прецизно, за да се осигури постоянна дебелина на покритието.

Една от ключовите характеристики на съвременната соларна фотоволтаична лентова машина е нейната интеграция на интелигентни системи за управление. Цялата производствена линия се наблюдава и контролира от PLC (програмируем логически контролер), който координира скоростта, напрежението, температурата и дебелината на покритието. Това гарантира, че производствените параметри се поддържат в рамките на тесните толеранси, необходими за висококачествена кръгла тел MBB. Нашата фабрика в GRM Rolling Mill е проектирала нашата соларна PV лентова машина с фокус върху прецизността, надеждността и лекотата на работа. Ние разбираме, че нашите клиенти се нуждаят от машина, която може постоянно да произвежда висококачествена тел, и нашата машина е създадена, за да осигури тази производителност.

3. Как контролът на прецизното изтегляне подобрява постоянството на диаметъра на проводника?

Най-критичният параметър при производството на кръгла тел MBB е диаметърът на телта. Дори вариация от няколко микрона може да повлияе на електрическите и механични свойства на проводника, което води до загуба на мощност или счупване. Слънчевата фотоволтаична лентова машина постига изключителна консистенция на диаметъра чрез комбинация от матрици за прецизно изтегляне и усъвършенстван контрол на напрежението. Щанцовете за изтегляне са изработени от изключително твърди материали, като диамант или волфрамов карбид, и са произведени с изключително прецизни размери. Тъй като телта преминава през всяка матрица, нейният диаметър се намалява с определено количество. Матриците са подредени в последователност, като всяка матрица намалява диаметъра малко повече. Жицата също се смазва по време на процеса на изтегляне, за да се намали триенето и износването на матриците.

Системата за контрол на напрежението е другият ключов компонент на контрола на диаметъра. Ако напрежението на жицата е твърде голямо, тя ще се разтегне и ще стане по-тънка. Ако напрежението е твърде ниско, жицата няма да бъде изтеглена правилно, което води до промени в диаметъра. Слънчевата фотоволтаична лентова машина използва система за контрол на напрежението със затворен цикъл, която непрекъснато следи напрежението на телта и регулира скоростта на изтеглящите шпилки, за да поддържа постоянно напрежение. Това гарантира, че телта се изтегля с постоянна скорост, което води до еднакъв диаметър. Напрежението също се контролира по време на процеса на отгряване, тъй като телта се изтегля през пещта. Това предотвратява провисването или счупването на проводника поради топлинно разширение или свиване.

Слънчевата PV лентова машина обикновено може да постигне толеранс на диаметъра от +/- 2 микрона, което е значително по-добро от +/- 10 микрона, което е типично за конвенционалните машини за изтегляне на тел. Тази подобрена консистенция е от решаващо значение за кръглата тел MBB. Тел с постоянен диаметър осигурява постоянно съпротивление, което гарантира, че слънчевата клетка работи при оптимална ефективност. Освен това позволява по-надеждна връзка със слънчевата клетка, тъй като спойката е по-равномерна. Това води до по-надежден и по-ефективен слънчев панел. Нашата фабрика е разработила собствена система за контрол на напрежението, която е в състояние да постигне тези тесни толеранси, предоставяйки на нашите клиенти висококачествена кръгла тел MBB, необходима за слънчеви клетки от следващо поколение.

4. Как процесът на отгряване осигурява постоянни механични свойства?

Въпреки че диаметърът е критичен, механичните свойства на кръглата тел MBB - нейната якост на опън, пластичност и удължение - са също толкова важни. Тези свойства определят как ще работи проводникът по време на манипулирането, запояването и експлоатационния живот на слънчевия панел. Ако жицата е твърде твърда, тя ще бъде трудна за работа и може да се счупи по време на процеса на запояване. Ако жицата е твърде мека, тя може да увисне или лесно да се повреди. Процесът на отгряване е отговорен за контролирането на тези свойства. По време на изтегляне медната тел се втвърдява, става по-твърда и по-крехка. Процесът на отгряване загрява телта до определена температура, след което я охлажда бавно, което прекристализира металните зърна, облекчавайки вътрешното напрежение и възстановявайки пластичността на телта.

В слънчевата PV лентова машина секцията за отгряване е прецизно контролирана многозонова пещ. Телта преминава през няколко зони, всяка с различна температура, за да се постигне желания профил на отгряване. Температурата и скоростта на телта през пещта определят крайните механични свойства. Пещта обикновено е оборудвана със защитна атмосфера, като азот или водород, за да се предотврати окисляването на телта по време на високотемпературния процес. Охлаждащата секция след пещта също е проектирана за постигане на специфична скорост на охлаждане, което допълнително влияе върху структурата на зърното и механичните свойства.

Нека да разгледаме конкретен пример: якостта на опън на кръглата тел MBB обикновено е между 25 и 35 kg/mm². Ако телта се закали до якост на опън от 28 kg/mm², телта ще има добра пластичност и ще бъде лесна за работа. Ако телта е недостатъчно темперирана, якостта на опън може да бъде 40 kg/mm², което прави телта крехка. Ако телта е прекалено загрята, якостта на опън може да падне до 20 kg/mm², което прави телта твърде мека. Прецизният контрол на температурата на машината за соларни фотоволтаични ленти гарантира, че процесът на отгряване е повтаряем и постоянен, което позволява на производителя да произвежда тел с точните изисквани механични свойства. В Jiangsu Goodroller Machinery Co., Ltd. имаме богат опит в проектирането на секцията за отгряване на соларната фотоволтаична лентова машина, като гарантираме, че нашите клиенти могат да произвеждат кръгла тел MBB с необходимите свойства.

5. Как равномерността на покритието намалява дефектите и подобрява свързването на клетките?

Последната критична стъпка в производството на кръгла тел MBB е нанасянето на покритието на спойка. Покритието служи за две цели: предпазва медния проводник от корозия и улеснява свързването към слънчевата клетка. Покритието трябва да се нанесе равномерно и с правилната дебелина. Ако покритието е твърде тънко, то може да не осигури адекватна защита или да не образува добра спойка. Ако покритието е твърде дебело, то може да намали проводимостта на жицата и да увеличи производствените разходи. Слънчевата фотоволтаична лентова машина използва процес на нанасяне на покритие с горещо потапяне, при който проводникът преминава през баня с разтопен припой. Спойката обикновено е сплав калай-олово или калай-олово-сребро, въпреки че се използват и безоловни сплави. Температурата на ваната и скоростта на телта се контролират прецизно, за да се постигне желаната дебелина на покритието.

Равномерността на покритието се постига чрез няколко механизма. Жицата е предварително почистена и често флюсирана, преди да влезе във ваната за спояване, за да се осигури добро овлажняване. Температурата на банята се контролира до +/- 2°C, за да се поддържа постоянен вискозитет и повърхностно напрежение. Жицата се изтегля от ваната под контролиран ъгъл, което спомага за отстраняването на излишната спойка. След това покритият проводник преминава през система за избърсване, като набор от въздушни ножове или керамични чистачки, за да се отстрани излишната спойка и да се осигури равномерно покритие. Окончателно покритата тел след това се охлажда и се навива върху поемаща макара.

Следващата таблица обобщава основните параметри на процеса за секцията за нанасяне на покритие на соларна PV лентова машина.

Еднородното покритие, осигурено от машината за слънчеви фотоволтаични ленти, е от съществено значение за надеждността на слънчевия панел. Постоянното покритие гарантира, че спойката между жицата и слънчевата клетка е здрава и равномерна, което осигурява добър електрически контакт и механична якост. Това намалява риска от повреда на соларния панел. В Jiangsu Goodroller Machinery Co., Ltd. оптимизирахме секцията за нанасяне на покритие на нашата соларна фотоволтаична лентова машина, за да предоставим покритие с най-високо качество, като гарантираме, че кръглата тел MBB на нашите клиенти отговаря на най-взискателните изисквания.

6. Какви са ползите от реалното производство от използването на слънчева фотоволтаична лентова машина?

Приемането на соларна фотоволтаична лентова машина за производство на кръгла тел MBB осигурява набор от осезаеми производствени ползи. Тези ползи могат да бъдат измерени по отношение на повишен добив, подобрено качество на продукта и намалени производствени разходи. Нека разгледаме конкретните начини, по които слънчевата фотоволтаична лентова машина подобрява производствения процес. Едно от най-значимите предимства е намаляването на процента на скрап. Прецизността на соларната фотоволтаична лентова машина, особено нейните системи за управление със затворен контур, минимизира вариациите в диаметъра, несъответствията при отгряване и дефектите на покритието. Това води до по-голям дял от телта, отговаряща на спецификациите, намалявайки количеството тел, което трябва да бъде бракувано.

Друго предимство е увеличаването на скоростта на производство. Модерна соларна фотоволтаична лентова машина може да работи със скорости от 10-30 метра в минута, което е значително по-бързо от по-старите машини. Високоскоростната работа, съчетана с надеждността на машината, увеличава общата производителност на производствената линия. Това позволява на производителите да отговорят на нарастващото търсене на кръгла тел MBB, без да е необходимо да инвестират в допълнителни производствени линии. Слънчевата фотоволтаична лентова машина също така предлага подобрен контрол на процеса, позволявайки на производителите да произвеждат тел с постоянни свойства, независимо от вариациите в суровините или работните условия. Това намалява необходимостта от чести настройки на процеса и проверки на качеството, като допълнително подобрява ефективността.

Ползите в реалния свят от използването на соларна фотоволтаична лентова машина са илюстрирани в следващата таблица, която сравнява производителността на типична конвенционална производствена линия с линия, оборудвана със слънчева фотоволтаична лентова машина.

Тези цифри показват, че соларната фотоволтаична лентова машина не е просто постепенно подобрение; това е стъпкова промяна в производството на кръгла тел MBB. Комбинацията от подобрена прецизност, по-висока скорост и по-нисък процент на скрап води до значително увеличение на производителността и намаляване на производствените разходи. За производителите на кръгла тел MBB инвестирането в соларна PV лента е стратегически ход, който може да подобри тяхната конкурентоспособност и рентабилност. Нашата фабрика в GRM Rolling Mill се ангажира да предоставя на нашите клиенти най-висококачествени соларни фотоволтаични лентови машини, като им помага да постигнат тези производствени предимства в реалния свят.

7. Често задавани въпроси (FAQ)

Въпрос 1: Какви диаметри на проводника може да произведе слънчева фотоволтаична лентова машина?

Отговор: Типична соларна фотоволтаична лентова машина може да произвежда MBB кръгъл проводник в диапазон от диаметри, обикновено от 0,20 mm до 0,50 mm. Конкретният диапазон на диаметъра зависи от конфигурацията на машината и използваните матрици. Нашата фабрика в Jiangsu Goodroller Machinery Co., Ltd. предлага машини, които могат да бъдат персонализирани за производство на специфични диаметри, а също така можем да предоставим инструменти за широк диапазон от размери. Най-често срещаните диаметри за кръгла тел MBB са 0,25 mm, 0,30 mm и 0,35 mm, но машината може да бъде адаптирана за други размери, ако е необходимо.

Въпрос 2: Какви видове покрития за запояване може да приложи машината за соларна фотоволтаична лента?

Отговор: Слънчевата фотоволтаична лентова машина може да нанася различни спойващи покрития, включително стандартни сплави калай-олово (SnPb), безоловни сплави (като SnAgCu, SnBi и SnAg) и персонализирани сплави. Видът на покритието се определя от състава на ваната за запояване. Машината е проектирана да работи с различни спойващи сплави чрез регулиране на температурата на ваната и скоростта на телта. Нашата фабрика може да предостави насоки за най-добрата сплав за покритие за вашето конкретно приложение и може да достави необходимото оборудване.

Въпрос 3: Как слънчевата фотоволтаична лентова машина се справя с различни телени материали?

Отговор: Слънчевата фотоволтаична лентова машина е предназначена основно за медна жица, която е стандартният материал за фотоволтаични свързващи проводници. Въпреки това, машината може да обработва и други материали, като посребрена мед или алуминий, с подходящи настройки на параметрите на процеса. Процесите на изтегляне и отгряване може да се наложи да бъдат модифицирани за различни материали и процесът на нанасяне на покритие трябва да бъде адаптиран към конкретната сплав за спояване. Нашата фабрика може да персонализира машината, за да се справи с вашите специфични изисквания за материал за тел и покритие.

Въпрос 4: Какви са изискванията за поддръжка на соларна фотоволтаична лентова машина?

Отговор: Слънчевата PV лента машина е проектирана за надеждна работа с минимална поддръжка. Рутинната поддръжка включва почистване на матриците за теглене, проверка на системата за контрол на напрежението и наблюдение на състоянието на ремъците и лагерите. Пещта за отгряване също изисква периодична проверка и калибриране на температурните сензори. Ванната за спояване изисква редовно почистване и допълване на сплавта за спояване. Нашата фабрика предоставя изчерпателно ръководство за поддръжка и предлага техническа поддръжка, за да помогне на клиентите да поддържат машините си да работят с максимална производителност.

Въпрос 5: Каква е типичната продължителност на живота на соларната PV лентова машина?

Отговор: Висококачествената слънчева PV лентова машина може да има експлоатационен живот от 10-15 години или повече, в зависимост от нивото на поддръжка и условията на работа. Ключовите компоненти, които може да изискват подмяна с течение на времето, включват матриците за изтегляне, нагревателните елементи на пещта за отгряване и компонентите на ваната за запояване. Нашата фабрика в Jiangsu Goodroller Machinery Co., Ltd. предоставя пълна гама от резервни части и техническа поддръжка, за да гарантира, че нашите машини продължават да работят надеждно през целия им експлоатационен живот.

8. Заключение

Слънчевата фотоволтаична лентова машина е основен инструмент за производството на висококачествени MBB кръгли проводници. Неговите възможности за прецизно изтегляне, контролирано отгряване и равномерно покритие позволяват на производителите да произвеждат тел с изключителна консистенция, което води до намален скрап, увеличена скорост на производство и по-добър краен продукт. Като инвестират в соларна фотоволтаична лентова машина, производителите могат да отговорят на нарастващото търсене на високоефективни слънчеви панели, като същевременно намалят производствените си разходи и подобрят отпечатъка си върху околната среда. Предимствата на соларната фотоволтаична лентова машина се простират отвъд производствената линия; те допринасят за разработването на по-ефективни и надеждни слънчеви панели, ускорявайки прехода към устойчиво енергийно бъдеще.
