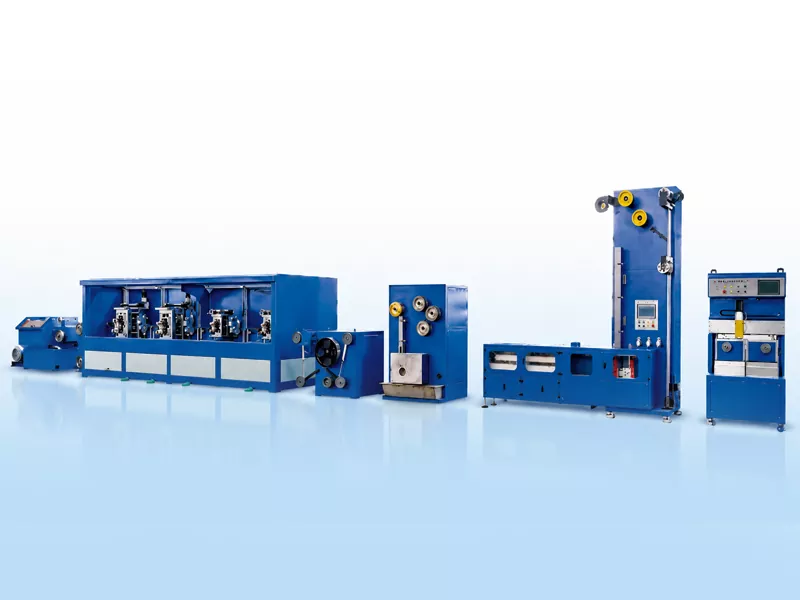

Линия за производство на лента за фотоволтаични шини

Линията за производство на ленти за фотоволтаични шини на GRM е проектирана да обработва непрекъснато безкислородна медна кръгла тел TU1 във високопрецизна плоска проводима лента с калаено покритие. Линията е подходяща за производство на PV свързваща лента, лента за шини и отразяваща лента за шини.
Пълната линия интегрира теглене на тел, прецизно валцуване, непрекъснато отгряване, обработка с флюс, горещо потапяне на калаено покритие и автоматично поемане. Той помага на производителите на фотоволтаични ленти да контролират точността на ширината и дебелината, качеството на калаеното покритие, праволинейността на лентата и консистенцията на навиване.
Производствената линия на лентовата шина GRM е приблизително 26 m дълга и 3 m широка, с общо тегло на линията от около 14 тона. Проектната скорост може да достигне до 150 m/min, в зависимост от размера на медната тел, размерите на готовата лента, скоростта на калайдисване и метода на поемане. При типични производствени условия месечното производство може да достигне приблизително 60-80 тона.

Изпратете запитване

Описание на продукта

От медна жица до завършена лента за шини

Производствената линия за PV шини за лента използва главно медна жица като суровина. Телта първо се изтегля до необходимия диаметър за валцуване и след това се оформя в плоска лента чрез прецизно валцоване на няколко стойки. След валцуване медната лента преминава през непрекъснато отгряване, за да се коригират нейните механични свойства, последвано от обработка с флюс и покритие с горещо потапяне. Накрая готовата лента се навива от автоматичната система за поемане върху макари или рулони за палачинки.

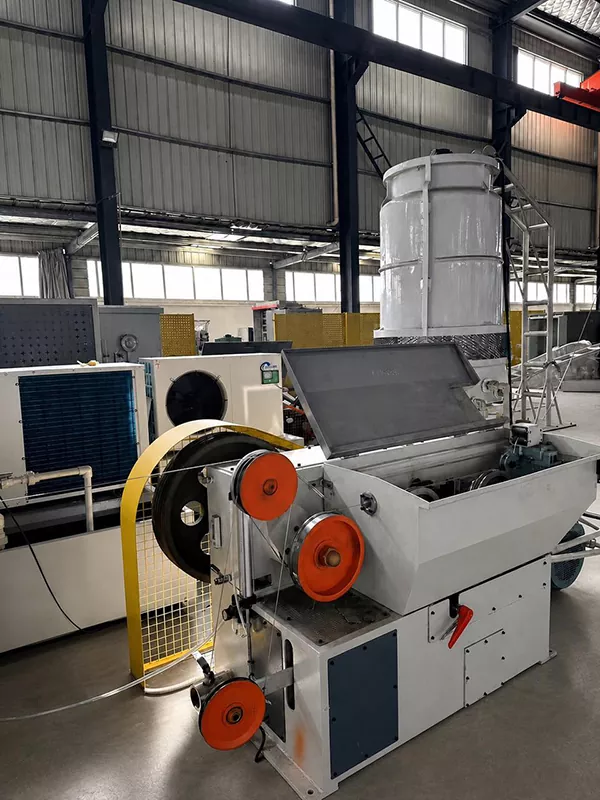

Машина за рисуване

Медната тел се изтегля през матрици до диаметър 2,6-3,0 mm, готова за валцуване.

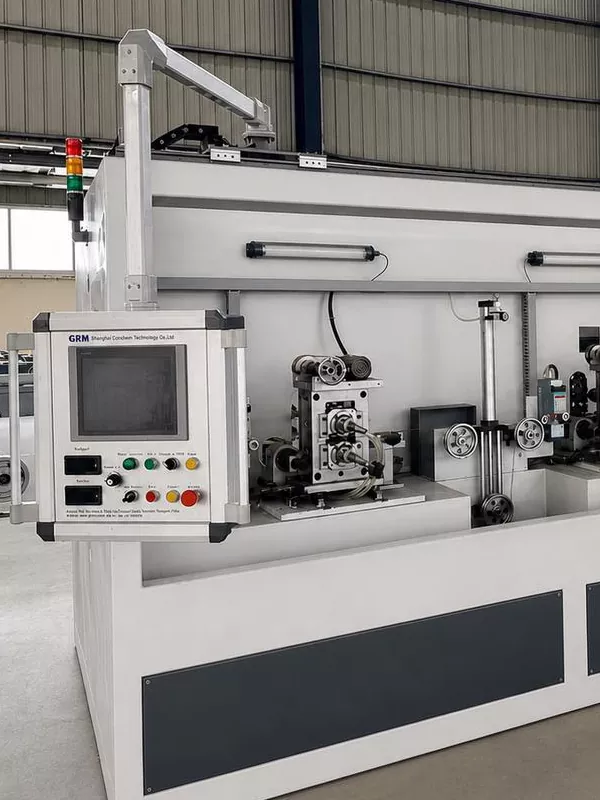

Стойка за 4 ролки

Кръглата медна тел се навива на плоска лента с контролирана точност на ширина и дебелина.

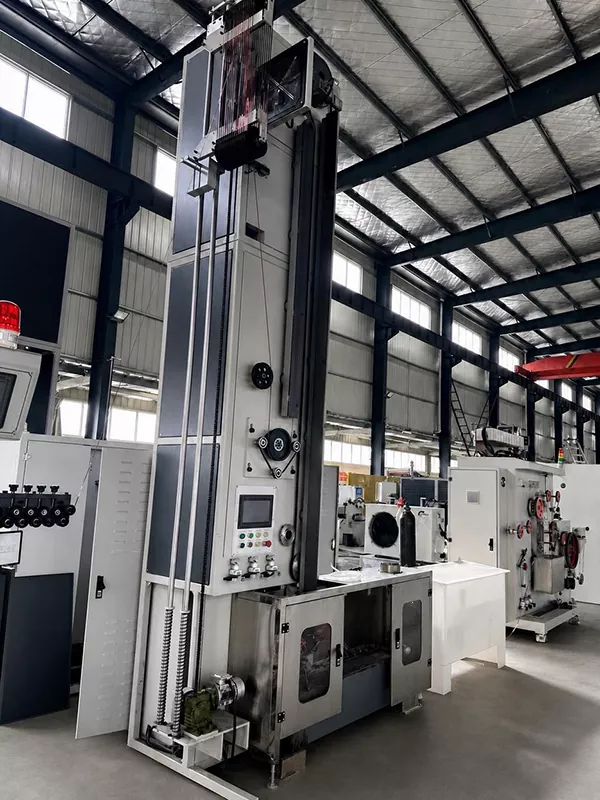

Отгряване

Отгряването при късо съединение се използва със защита от инертен газ и циркулиращо водно охлаждане за подобряване на механичните свойства на медната лента.

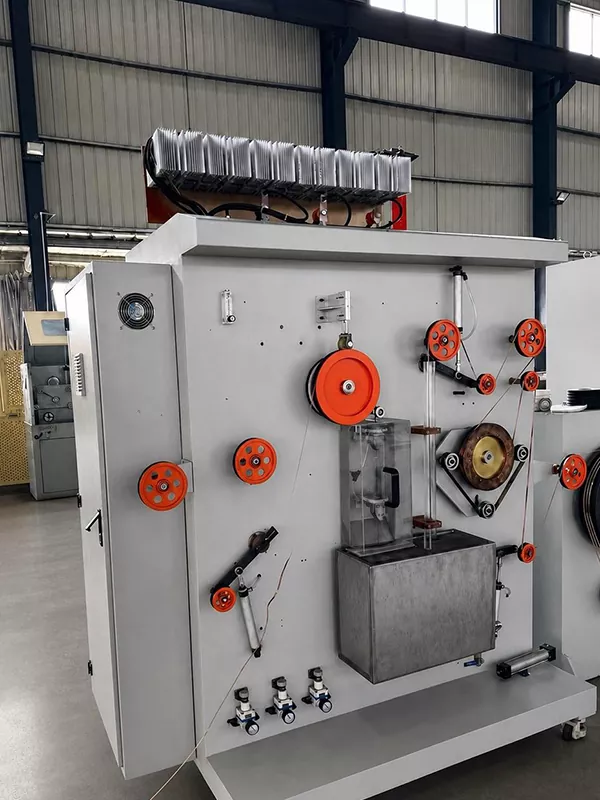

Покритие с калай

Използва се горещо покритие от калай. Въздушните ножове контролират дебелината на калаения слой, а охлаждащите вентилатори спомагат за стабилизиране на качеството на повърхността. Дебелина на едностранно ламаринено покритие: 0,01-0,025 mm.

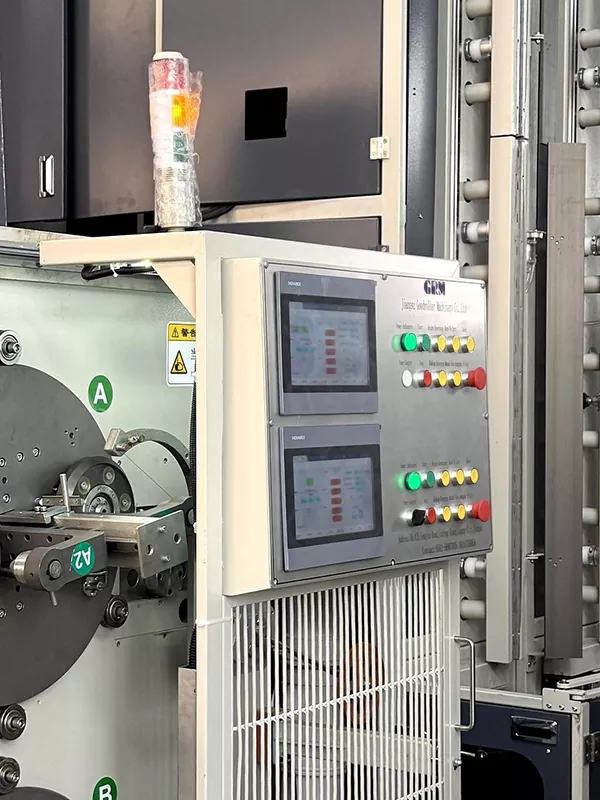

Автоматична смяна на бобината

Допълнителните функции включват серво придвижване, автоматична смяна на макарата, автоматично рязане и автоматично залепване.

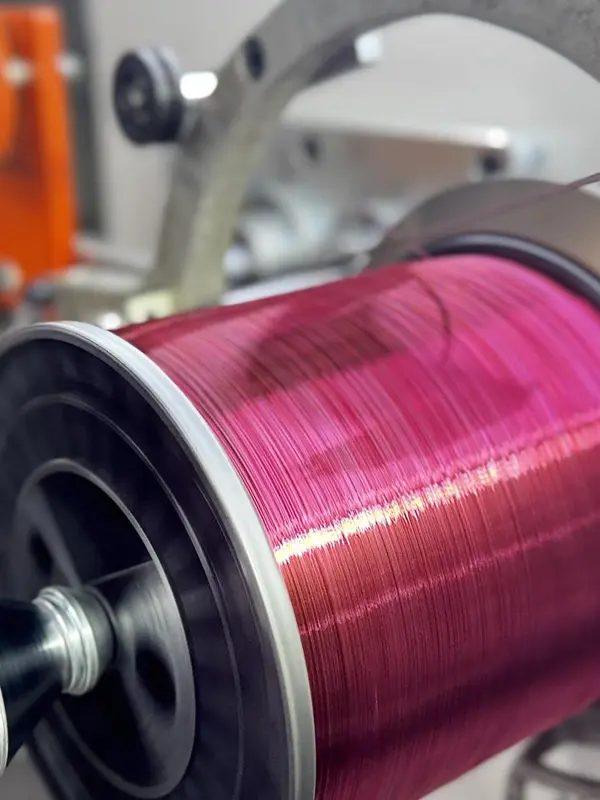

Прецизно поемане

Навиване на макара: до 30 кг.

Навиване на бобина за палачинки: по избор 1-2 кг.

R&D и патенти

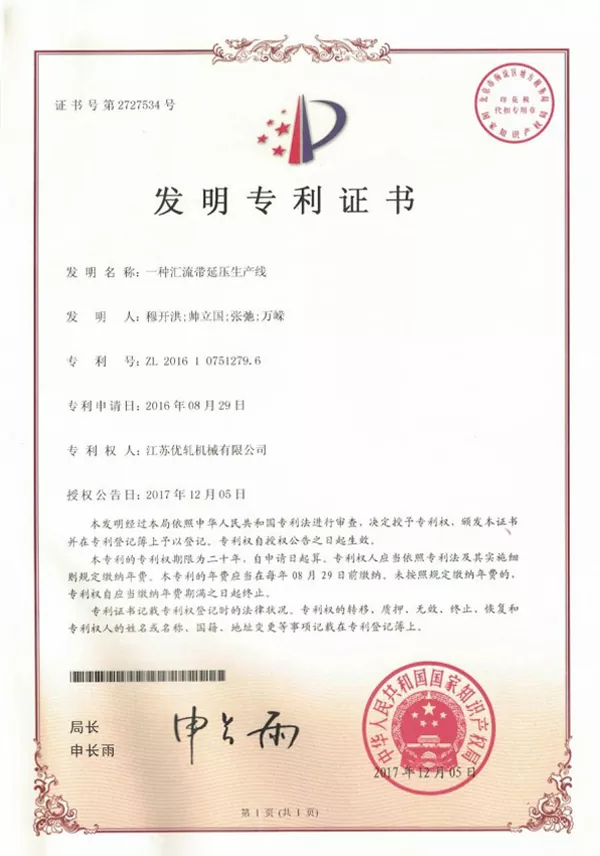

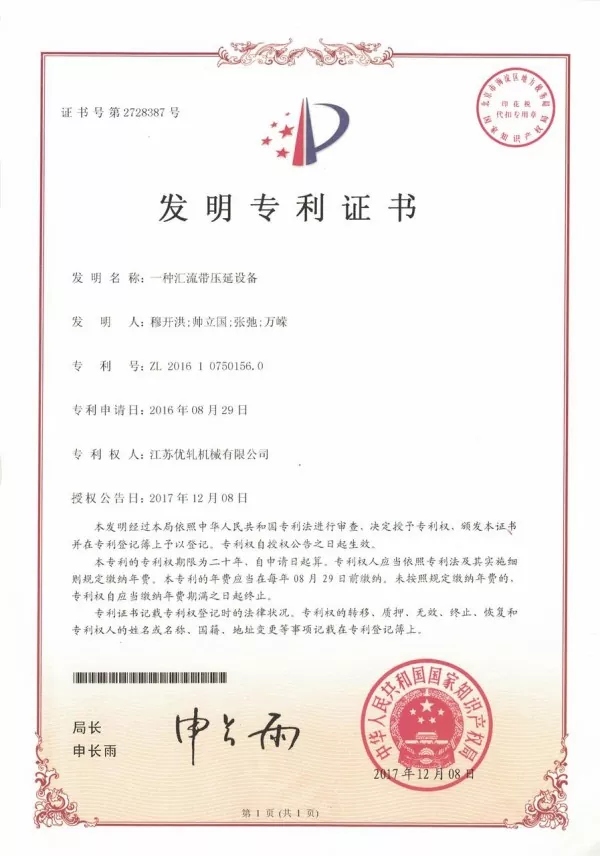

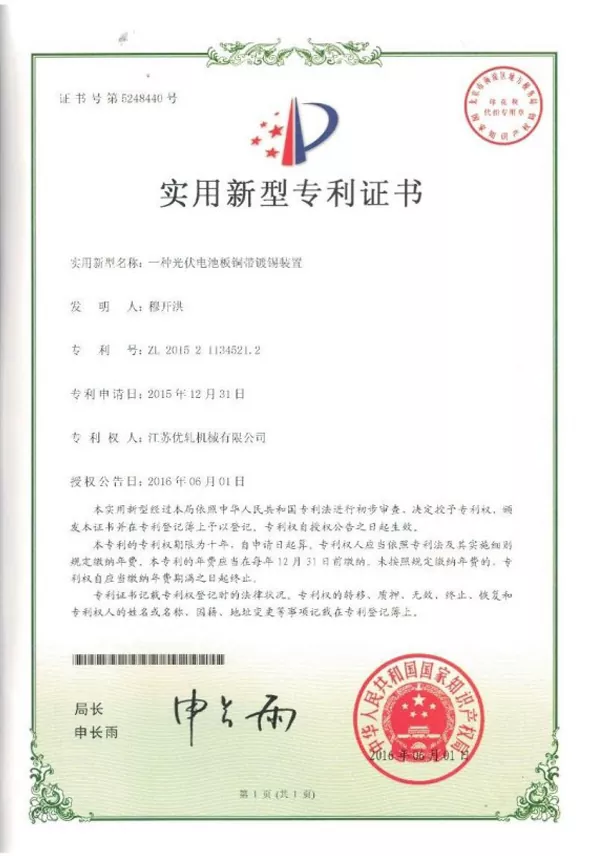

От 2015 г. GRM продължава да разработва производствено оборудване за фотоволтаична лента за взаимно свързване и лента за шини. Компанията е получила множество технически патенти, свързани с прецизно валцуване, интегриране на производствена линия и производствени процеси на фотоволтаични ленти.

GRM патентовани технологии за оборудване за производство на фотоволтаични ленти

Ключови характеристики

Непрекъснато производство от входа на медна жица до готовия изход на шинна лента с покритие от калай.
Подобрена консистенция на размерите, равномерност на покритието и качество на навиване.
Координирането на напрежението и автоматичното поемане помагат за намаляване на прекъсванията в производството и ръчната намеса.
Поддържа както стандартна лента за шини, така и производство на лента за отразяващи шини за различни изисквания за материали на фотоволтаични модули.
Осигурява на производителите на фотоволтаични ленти интегрирано производствено решение, фокусирано върху контрола на процеса, консистенцията на продукта и ефективността на производството.

Често задавани въпроси

1.Каква е гамата от размери на готовия продукт?

Готова ширина: 3-8 мм.

Готова дебелина: 0,2-0,4 мм.

2.Какви са диапазоните на толерантност и механични свойства?

Толеранс на ширина: ±0,085 мм.

Толеранс на дебелината: ±0,01 мм.

Якост на опън: ≥260 MPa.

Граница на провлачване: 90-130 MPa.

3.Какъв метод за покритие с калай се използва?

Линията използва калаено покритие с горещо потапяне с пълно покритие около лентата, включително двата странични ръба.

4.Как се измерват ширината и дебелината на продукта?

Четвъртият щанд на четиристойковия валцов цех е оборудван с две лазерни системи за измерване, една за измерване на ширина и една за измерване на дебелина. Данните от измерването могат да бъдат показани на HMI.

5.Какви материали могат да се обработват?

Производствената линия за фотоволтаични шини е предназначена главно за безкислородна медна тел TU1. Могат да бъдат предоставени персонализирани конфигурации според различни медни сплави, размери на продукта и специални изисквания за лента.
