Слънчева PV лентова машина

Решения за производство на соларни фотоволтаични ленти и кабели MBB

GRM предоставя цялостни производствени решения заПроизводство на фотоволтаична лента за свързване, лента за фотоволтаични шини и производство на кръгъл проводник MBB. Нашето портфолио от оборудване обхваща прецизно валцуване, отгряване, калайдисване, повърхностна обработка и системи за автоматично навиване, подпомагащи производството на високоефективни проводници за модерни фотоволтаични модули.

Проектирани за стабилно качество, прецизен контрол на размерите и надеждна дългосрочна работа, GRM решенията помагат на производителите да отговорят на нарастващото търсене на високоефективни технологии за взаимно свързване на слънчеви клетки.

Цялостни решения за оборудване за слънчеви проводници

1

PV Interconnect Ribbon

2

PV шина

3

MBB кръгъл проводник

Лента за свързванепренася ток между слънчеви клетки,шинна лентасъбира и доставя ток към съединителната кутия, докатоMBB кръгъл проводникпозволява по-висока ефективност на модула чрез намаляване на загубите на засенчване.

Тези проводници играят критична роля за мощността, надеждността и дългосрочната работа на модула.

Как се произвеждат слънчевите проводници

GRM предоставя цялостни производствени решения за производство на соларни проводници. Оборудването на GRM покрива пълния производствен процес от прецизно валцуване и отгряване до калайдисване и навиване на медни материали до готови фотоволтаични ленти и MBB проводници.

Интегрираният производствен процес гарантира точност на размерите, стабилно качество на покритието и висока производствена ефективност.

1

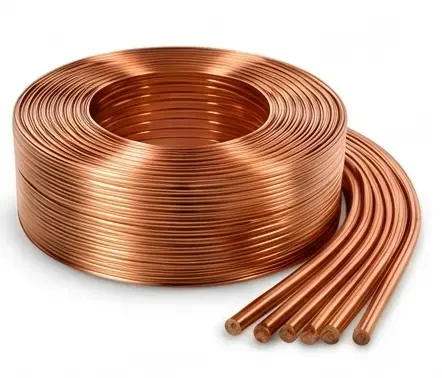

Суров меден материал

Медна пръчка с висока чистота като суровина

Меден прът

Медна тел

→

2

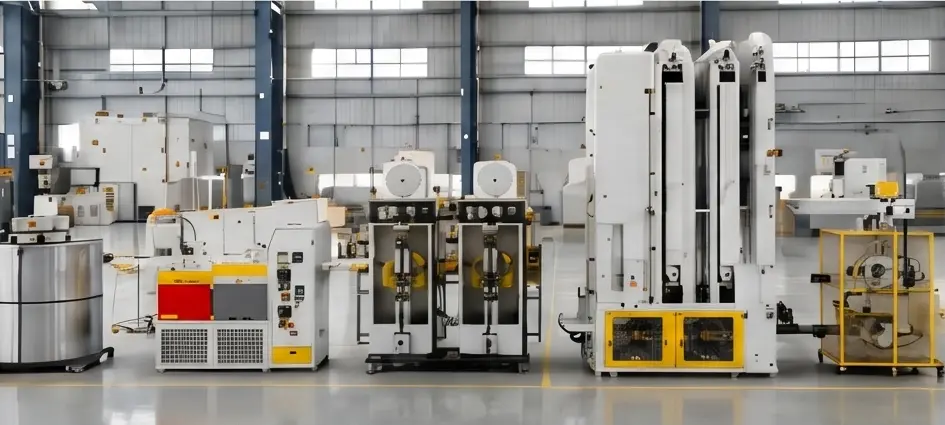

Оборудване за производство на GRM

Пълна производствена линия за прецизно формоване, отгряване и навиване

Търкаляне
Мелница

Отгряване
Пещ

Повърхност
Лечение

Спулинг
система

Електрически
контрол

→

3

Слънчеви проводници

Високопрецизна PV лента и MBB кръгъл проводник

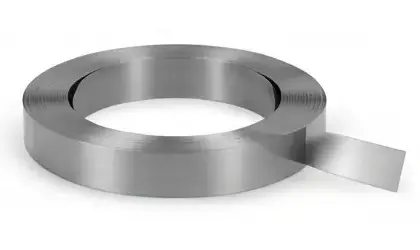

PV лента

(лента за свързване / лента за шини)

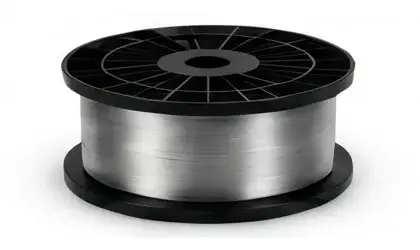

MBB кръгъл проводник

(φ0,20-0,25 mm)

→

4

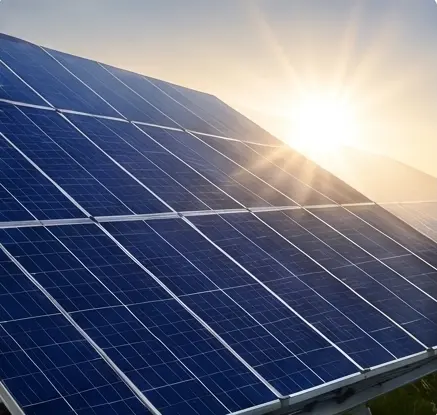

Соларен модул

Използва се във високоефективни соларни модули

TOPCon
Модули

HJT
Модули

Сравнение на продукти.

01

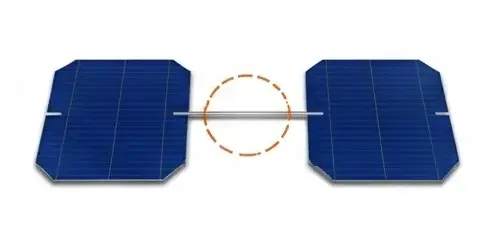

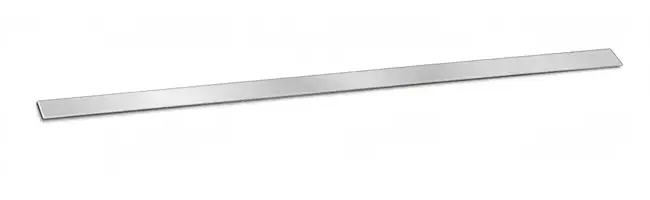

PV Interconnect Ribbon

(лента с табулатори)

функция

Клетъчна връзка

ширина

0,3 – 1,6 мм

Дебелина

0,10 – 0,25 мм

Приложение

Нанизване на клетки

+

Свързва съседни клетки в низа на модула.

Ключово предимство

Надеждна връзка клетка към клетка с висока способност за запояване и отлична проводимост.

02

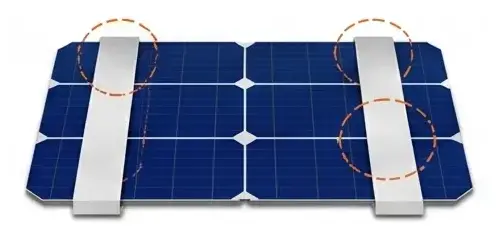

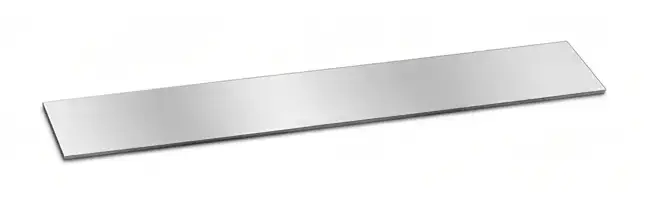

PV шинна лента

(Bus Wire)

функция

Текуща колекция

ширина

3,0 – 8,0 мм

Дебелина

0,20 – 0,50 мм

Приложение

Изход на модула

+

Събира ток от взаимосвързани клетки и го прехвърля към съединителната кутия.

Ключово предимство

Ниско съпротивление и висок капацитет на ток за максимална мощност.

03

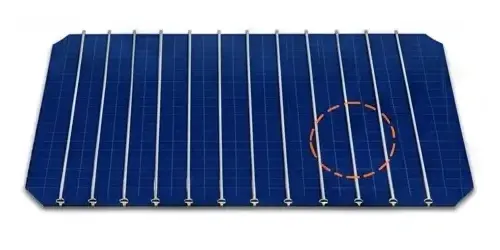

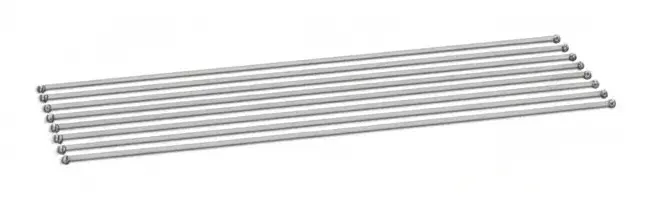

PV MBB кръгъл проводник

функция

Свързване с множество шини

Диаметър

φ0,20 – 0,26 mm

Дебелина

–

Приложение

Високоефективни модули

+

Запоени върху повърхността на клетката, за да се намали засенчването и да се подобри ефективността.

Ключово предимство

Намалена загуба на засенчване и по-добро използване на светлината за по-висока ефективност на модула.

Фотоволтаичната лента и кръглата тел MBB се използват широко в производството на високоефективни фотоволтаични модули. С бързото приемане на технологиите TOPCon, HJT и BC клетки, производителите изискват проводници с по-висока прецизност, по-добра възможност за запояване и подобрени електрически характеристики.

GRM оборудването поддържа производството на соларни проводници, използвани в:

С доверието на лидерите в бранша

GRM оборудването е доставено на водещи производители на фотоволтаични ленти и слънчеви проводници в Китай и задграничните пазари. През годините на сътрудничество с индустриални партньори GRM натрупа богат опит в валцоването на проводници, отгряването, калайдисването и оптимизирането на процесите.

Нашите решения за соларни фотоволтаични лентови машини подпомагат производителите, произвеждащи проводници за високоефективни слънчеви модули и помагат на клиентите да подобрят производителността, последователността на продукта и дългосрочната надеждност на работа.

Започнете своя проект за производство на слънчева фотоволтаична енергия

Независимо дали навлизате в индустрията на фотоволтаичните проводници или разширявате производствения си капацитет, GRM предоставя цялостни решения за оборудване, опит в процесите и дългосрочна техническа поддръжка.

Свържете се с GRM заперсонализиранРешение за производство на PV лента или MBB проводник.

20+

години

Изживяване с прецизно валцуване

Обширен експертен опит в прецизното оборудване за валцуване, покритие и производство на проводници.

10+

Патенти

Патентована технология

Множество патентовани технологии за прецизно валцоване, контрол на напрежението и процеси на повърхностна обработка.

100+

Инсталирани линии

Индустриални справки

Доверени на водещи производители на фотоволтаични ленти и соларни проводници по целия свят.

24/7

Техническа поддръжка

Услуга за жизнен цикъл

Пълна поддръжка от инсталиране и пускане в експлоатация до надстройки и оптимизация.

Често задавани въпроси

1. Какво е PV лента?

PV лентата е плосък меден проводник, покрит със спойка и използван за свързване на слънчеви клетки във фотоволтаични модули.

2. Каква е разликата между свързващата лента и лентата на шините?

Свързващата лента свързва слънчеви клетки, докато шинната лента събира и пренася електрически ток към съединителната кутия.

3.Какво е MBB кръгъл проводник?

Кръглият проводник MBB се използва в слънчеви модули с множество шини за намаляване на загубите от засенчване и подобряване на ефективността на модула.

4. Какво оборудване е необходимо за производството на PV лента?

Пълната производствена линия за фотоволтаични ленти обикновено включва системи за валцоване, отгряване, калайдисване, контрол на напрежението и навиване.

5. Може ли една производствена линия да произвежда различни размери ленти?

да GRM системите могат да бъдат конфигурирани за гъвкаво производство и бърза смяна на продукта.
