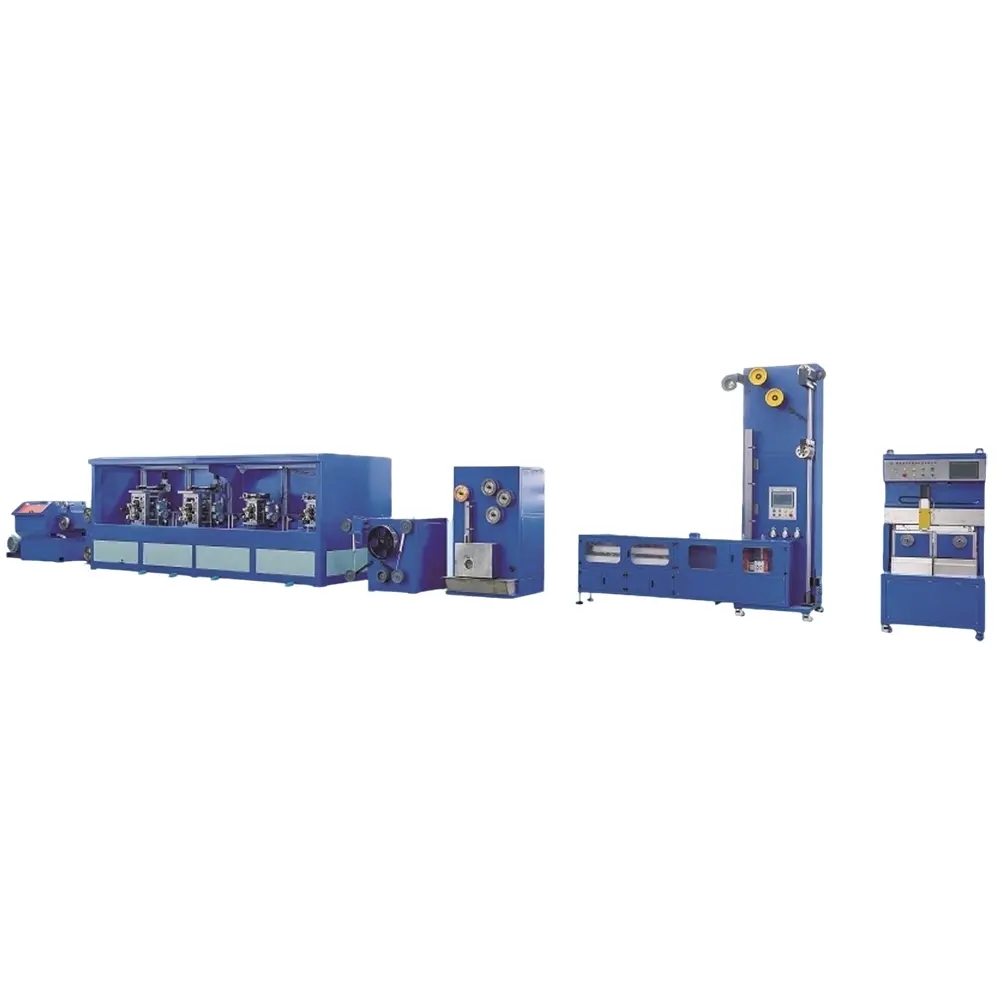

Как да се постигне ултрависоко прецизен контрол на фотоволтаична валцова машина за заваряване на ленти

       Станцията за валцоване на фотоволтаични ленти постига основно ултрависоко прецизен контрол чрез високопрецизна система за серво управление, усъвършенстван механизъм за откриване и обратна връзка и оптимизирана механична структура, както следва:

1.Система за серво управление с висока точност

       Сервомоторно задвижване: Горните и долните ролки на фотоволтаичната заваръчна машина за валцуване на ленти обикновено се управляват от високопрецизни серво мотори, като серво моторите от серията EA180. Тези серво мотори имат характеристики с висока разделителна способност и бърза реакция, които могат точно да контролират скоростта и позицията на ролките, осигурявайки пълна синхронизация на горните и долните ролки. Точността на синхронизиране може да достигне много високо ниво, като по този начин се гарантира точността на валцуването на заваръчната лента.

       Алгоритъм за управление с висока производителност: Приемайки усъвършенствани алгоритми за управление на двигателя, като високоефективния алгоритъм, вграден в честотния преобразувател от серията EM730, той може бързо да реагира на колебанията на напрежението и точно да контролира стабилността на напрежението. Чрез наблюдение в реално време и регулиране на мощността на двигателя е възможно ефективно да се компенсират промените в напрежението, причинени от различни фактори по време на процеса на валцуване, като се гарантира точността на размерите на заварената лента.

2.Усъвършенстван механизъм за откриване и обратна връзка

       Оборудване за онлайн откриване: оборудвано с високо прецизни инструменти за онлайн откриване, като лазерни измерватели на ширината, онлайн измерватели на дебелината и т.н. Тези инструменти могат да наблюдават ширината, дебелината и други размерни параметри на заваръчната лента в реално време, с точност на откриване до микрометри. Например, лазерният широмер може да измерва ширината на заваръчната лента онлайн и да въвежда данните в реално време в системата на микроконтролера.

       Управление с обратна връзка в затворен контур: Въз основа на обратна връзка с данни от онлайн оборудване за откриване, валцовият цех използва система за управление в затворен контур. Когато се установи, че отклонението в размера на заваръчната лента надвишава зададената стойност, системата за управление автоматично ще изпрати сигнала за отклонение към сервомотора или друг задвижващ механизъм, като например микроконтролерната система, управляваща стъпковия двигател. Чрез предавателните устройства, като червячен механизъм и винтов прът, налягането, разстоянието или скоростта на валцоващата мелница се регулират точно, за да се постигне прецизен контрол на размера на заваръчната лента.

3.Оптимизиран дизайн на механичната структура

       Високопрецизна обработка на валцова мелница: Валцовата мелница е ключов компонент на фотоволтаичната валцова мелница за заваръчни ленти и нейната точност на обработка пряко влияе върху качеството на заваръчната лента. Валцовата мелница използва високопрецизна технология за обработка с ниска грапавост на повърхността (като Ra ≤ 0,02 μm) и висока точност на формата, осигурявайки еднакви и последователни празнини между валцовите мелници, като по този начин се гарантира точността на дебелината и ширината на заваръчната лента.

       Механизъм за компенсиране на износването на ролката: За да се компенсира износването на валцовата мелница по време на продължителна употреба, е проектиран съответен компенсационен механизъм за валцоващата мелница. Например, механичното износване може да бъде компенсирано чрез фина настройка на електронното предавателно отношение на горните и долните ролки, като се гарантира, че точността на търкаляне на ролките винаги се поддържа на високо ниво.

       Стабилна структура на рамката: Рамката на валцовата мелница използва материали с висока якост и висока твърдост и структурен дизайн, като интегрална леярска структура, която може ефективно да намали вибрациите и деформацията по време на процеса на валцуване. Стабилната конструкция на рамката осигурява надеждна опора за валцованата мелница, като помага да се осигури точността на позициониране и движението на валцованата мелница, като по този начин се постига високопрецизно валцуване на заварената лента.

       Устройство за автоматично регулиране на налягането: Някои валцови мелници са оборудвани с устройства за автоматично регулиране на налягането, като например система, съставена от механизъм с червячна предавка и винтов прът, които могат автоматично да регулират налягането на валцованата мелница според данните за откриване на размера на заваръчната лента, като гарантират, че ширината и дебелината на заваръчната лента отговарят на изискванията за точност и избягват отклонение в размера, причинено от нестабилно налягане.
