CTC непрекъснато транспонирана проводяща линия

GRM Rolling Mill CTC Continuously Transponed Conductor Line може да се похвали със стабилна работа и висока прецизност, поддържа регулиране на скоростта и персонализирани конфигурации и е широко приложима за производство на прецизни проводници в трансформатори, нови енергийни превозни средства, домакински уреди, медицински и космически електрически полета. Свържете се с нас!

Изпратете запитване

Описание на продукта

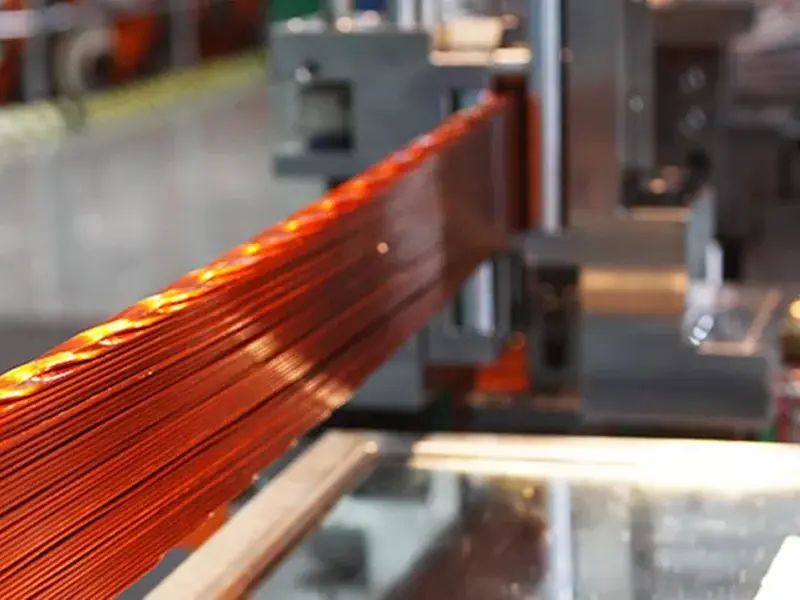

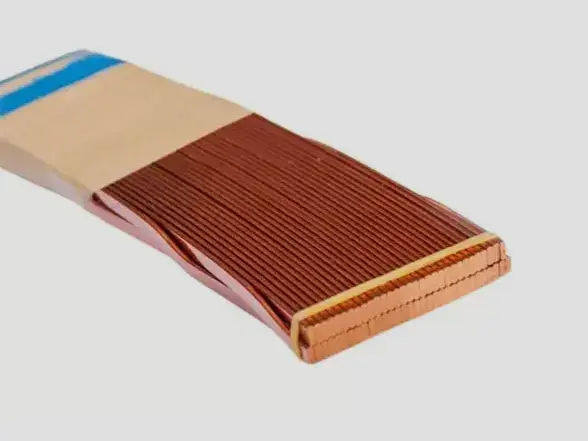

Линията за непрекъснато транспонирани проводници CTC на GRM Rolling Mill непрекъснато транспонира от 5 до 47 нишки чрез покриване на студено обработени безкислородни плоски медни проводници с изолационен лак и обвиването им с изолационна хартия и други изолационни материали. След това проводниците се навиват в компактен и добре подреден проводник с правоъгълно напречно сечение.

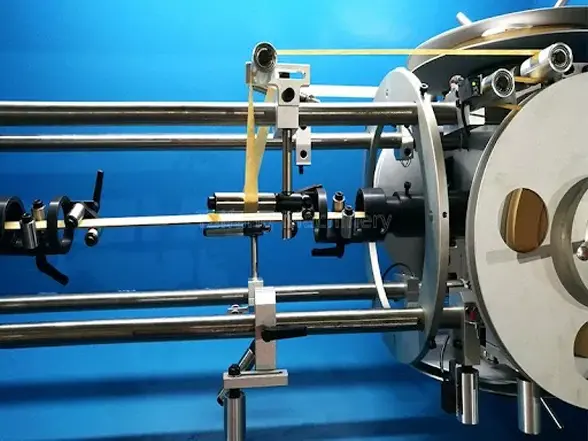

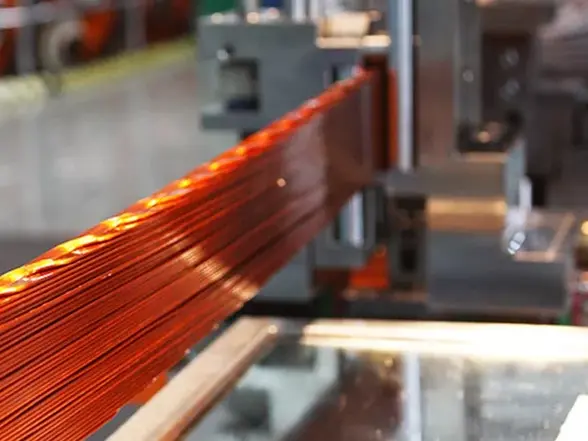

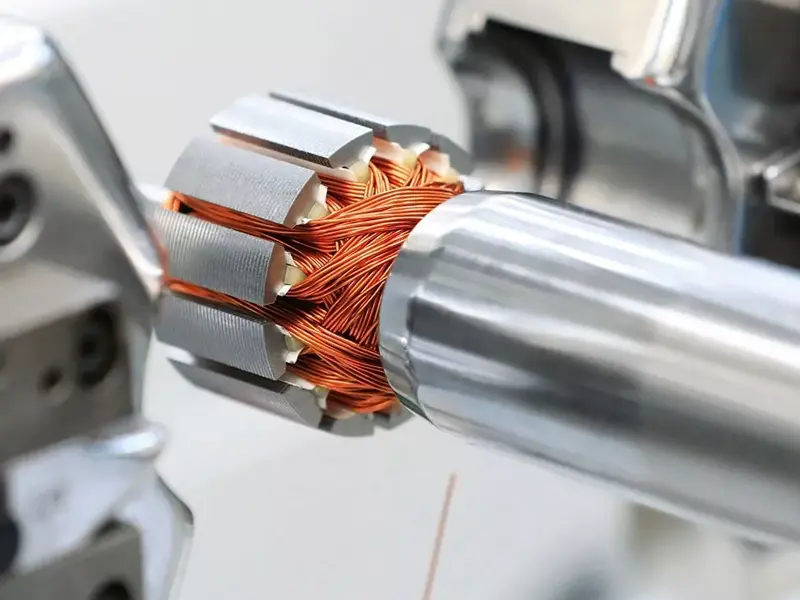

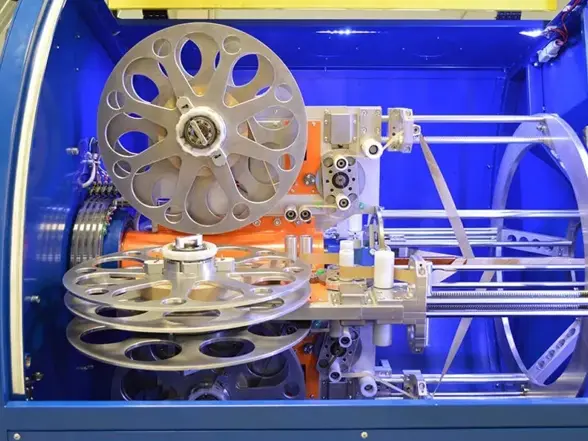

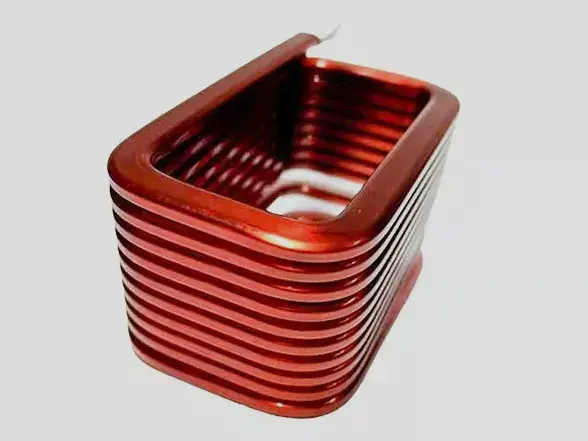

CTC Continuously Transposed Conductor Line

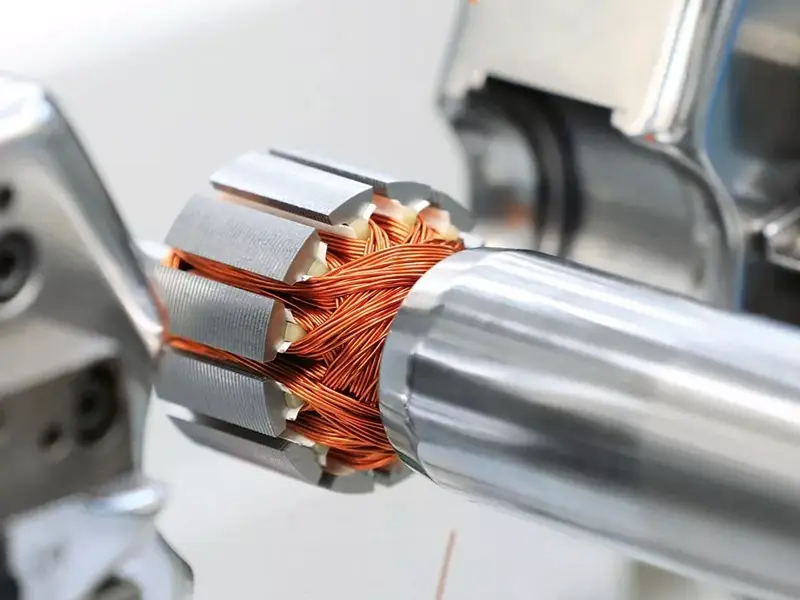

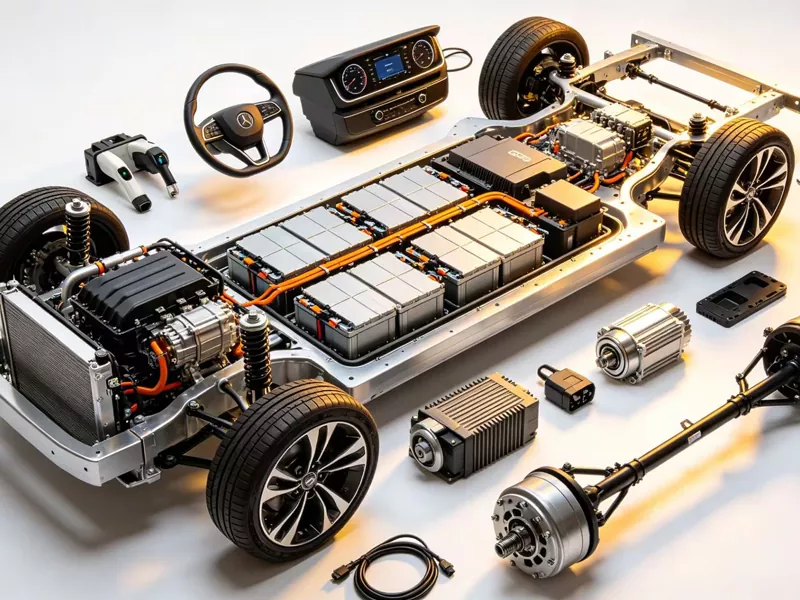

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

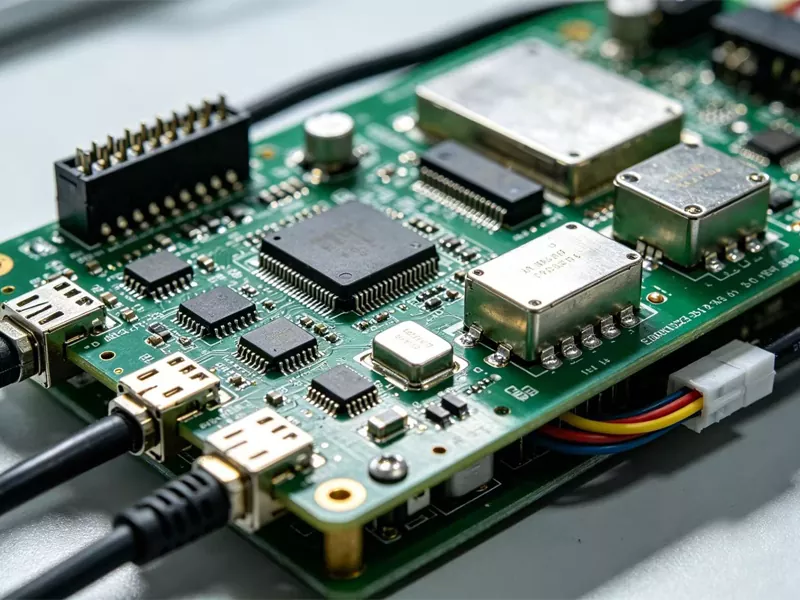

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Приложни индустрии

1. трансформаторни намотки

2. EV компоненти

3. Домакински уреди

4. Медицински изделия

5. Аерокосмически електрически възли

Основен поток на процеса

Изплащане → Паралелно водене → Прецизно транспониране → Обвиване на изолация (по избор) → Поемане

Технически спецификации

Параметри на единичен проводник	Мин	Макс
Дебелина	1,15 мм	3,15 мм
ширина	3,0 мм	12,5 мм
Съотношение ширина/дебелина	3:1	8:1
Дебелина на емайла	0,08 мм	0,18 мм

Параметри на CTC проводник	Мин	Макс
Скорост на производство	1 м/мин	15 м/мин
Брой проводници	5 (странно)	47 (странно)
Височина (mm)	5.0	80.0
ширина (mm)	6.0	26.0
Стъпка на транспониране (mm)	20	280
Съотношение височина/ширина	1:3	8:1
Скорост на натискане на транспониране	colspan=“2”	150 пъти/мин

Ключови характеристики

1. Система за прецизно транспониране за стабилно подравняване на проводника

2. CTC Continuously Transponed Conductor Line може да бъде съвместима с емайлирани плоски медни проводници

3. Допълнителен модул за опаковане на изолационна хартия

4. Сервоуправляема система за опъване и навиване

Технически предимства

Производствената база на GRM е оборудвана с онлайн системи за нанасяне на покритие и инспекция, способни да обработват специални магнитни проводници с многослойни емайлирани покрития. Обработката на прясно покритие в рамките на същото съоръжение подобрява електрическото съпротивление и подобрява качеството на повърхността на проводника. Непрекъснатият онлайн мониторинг допълнително гарантира последователност на размерите и дългосрочна оперативна стабилност.

ЧЗВ

1. Какво е CTC проводник?

CTC (Continuously Transposed Conductor) е правоъгълен сноп от проводници, направен чрез непрекъснато преместване на множество изолирани плоски проводници за намаляване на загубите от вихрови токове в трансформаторите.

2. Какви материали може да обработва линията?

Линията е предназначена главно за емайлирани безкислородни плоски медни проводници и свързани с тях материали за магнитни проводници.

3. Може ли машината да бъде персонализирана?

да GRM предоставя персонализирани конфигурации според размерите на проводника, производствената скорост, изолационната структура и разположението на завода.

Готови ли сте да надстроите производството на магнитни проводници?

Свържете се с GRM за персонализирани решения за производство на CTC проводници, пригодени за прецизна обработка на плоски проводници, трансформаторни приложения и усъвършенствано производство на магнитни проводници.
